Рекуператор — что такое рекуператор и как он работает?

Уже на этапе проектирования можно планировать рекуперацию. Это система вентиляции, которая рекуперирует тепло, выделяемое снаружи. В этой системе рекуператор играет ключевую роль.

Рекуператор — что это такое и для чего он нужен?

Хотите узнать, что такое рекуператор? Что такое рекуперация и где она может быть использована? Эта рекуперация представляет собой систему вентиляции с рекуперацией тепла.

Комплексная общедомовая система влечет за собой значительные затраты и, если она должна быть внедрена в существующем здании, требует значительного переоборудования помещений. Поэтому альтернативой может быть использование настенного или комнатного рекуператора, который будет отвечать условиям энергосберегающей вентиляции.

Рекуператор предназначен для снижения теплопотерь при вентиляции дома, при этом вы можете терять до половины тепла, вырабатываемого вашей системой отопления. Признайте, что рекуператор — это вентиляционная установка с рекуперацией тепла и, следовательно, сердце всей системы, хотя иногда он может существовать независимо от других компонентов. Он работает от электричества.

Как работает рекуператор?

Рекуператор является компонентом системы рекуперации. И как работает это устройство? Его роль заключается в рекуперации тепла из спертого воздуха, удаляемого наружу здания. Что будет дальше? Затем теплообменник передает эту тепловую нагрузку свежему воздуху, который вдувается внутрь помещения. Нагрев осуществляется без использования дополнительной энергии.

Таким образом, здесь есть механическая вентиляция с рекуперацией тепла, снижающая затраты на отопление жилых помещений. Нет необходимости повторно нагревать помещение при каждом проветривании. Рекуператор гарантирует, что температура в помещениях в этой ситуации не снизится.

Преимуществом системы рекуперации также является очистка поступающего снаружи воздуха от пыли, пыльцы и аллергенов, поэтому вы сможете дышать чистым воздухом в своем доме. За это отвечают специальные фильтры, расположенные в рекуператоре. Таким образом, рекуперация — это система, особенно рекомендуемая для домов и квартир, где живут аллергики или астматики.

Во многих рекуператорах установлены специальные элементы для мягкого осушения воздуха, вдуваемого в дом. Это снижает возможность роста бактерий и микроорганизмов.

Рекуператор — из чего он состоит?

Рекуператор — это фактически устройство в системе механической вентиляции. Из чего состоит такое оборудование? В основе конструкции этого оборудования лежит, прежде всего, теплообменник. Это самая важная часть, от ее параметров зависит, насколько эффективно будет работать система рекуперации и в какой степени будет восстановлено тепло.

В этом процессе используются теплообменники:

противоток,

В конструктивной схеме рекуператора также присутствуют элементы, которые фильтруют воздух и очищают его от загрязняющих веществ, аллергенов, пыли или насекомых. Они защищают воздуховоды и теплообменник.

Рекуператор должен иметь два вентилятора — один постоянного тока, другой переменного, что потребляет больше энергии. Чтобы вентиляция с рекуперацией тепла могла быть адаптирована к потребностям жильцов, рекуператор оснащен автоматическим блоком управления. Все это размещено в корпусе, прочно сконструированном и изолированном. При строительстве блока рекуперации по-прежнему заменяются компоненты, поддерживающие работу рекуператора, такие как нагреватель, байпас или система защиты от замерзания.

Кроме того, к рекуператору может быть подключен охлаждающий агрегат или грунтовый теплообменник. Это еще больше снизит температуру приточного воздуха, что улучшит вентиляционный комфорт всех домочадцев или сотрудников на рабочем месте.

Какой рекуператор выбрать? Чем вы должны руководствоваться при выборе?

Если вы задаетесь вопросом, какой рекуператор выбрать и какой будет лучше всего работать в вашем доме, вам необходимо знать, какие существуют типы рекуператоров. Среди них следует отметить:

Настенный рекуператор — называется мини-рекуператором или небольшим рекуператором. Это более компактная альтернатива традиционной системе оздоровления. Он не требует сложной установки с сетью воздуховодов, отходящих от центрального блока. Он устанавливается во внешней стене. Внутристенный рекуператор работает за счет подачи наружного воздуха, который нагревается теплым потоком. Воздухообмен происходит в двух отдельных каналах, чтобы две массы не смешивались. Небольшой рекуператор позволяет улучшить воздухообмен на разовой основе, в помещении, в котором он находится.

Рекуператор перекрестного потока — имеет эффективность 50-75 процентов, что означает, что эта доля вентиляционных потерь будет восстановлена. Он будет хорошо работать при температуре наружного воздуха более -5 градусов Цельсия. В результате эксплуатации устройство теряет герметичность и, соответственно, снижается его эффективность. Однако такой рекуператор стоит недорого.

Компактный рекуператор — как следует из названия, это мини-рекуператор, тихий и энергоэффективный, для установки в системе вентиляции помещений. Он оснащен тепловым аккумулятором для рекуперации тепловой энергии при вентиляции помещений.

Противоточный рекуператор — здесь потоки холодного и теплого воздуха движутся в противоположных направлениях, повышая эффективность агрегата до 90%. Он защищен от протечек и мороза.

Роторный рекуператор — оснащен движущимся теплообменником, в котором холодный и горячий воздух смешиваются в барабане. Преимущество роторного рекуператора в том, что он повышает влажность воздуха в здании, так что даже при интенсивном отоплении зимой влажность воздуха может иметь нужный уровень. Роторный рекуператор не восприимчив к низким температурам, а его эффективность достигает 90 процентов.

Рекуператор дымохода — специальный рекуператор, предназначенный для установки в дымоходе для удаления воздуха, содержащего вредные загрязнители, такие как избыток углекислого газа, бактерии и другие нежелательные вещества, изнутри дома. Этот тип решения выводит загрязненный воздух с продуктами сгорания наружу здания, заменяя его свежим воздухом, поступающим снаружи. Рекуператор дымохода подключается ниже регулятора тяги или в непосредственной близости от колена дымовой трубы, поэтому он может использовать тепло для нагрева воздуха в теплообменнике.

Охлаждающее устройство снизит температуру потока, подаваемого внутрь помещения.



Энтальпийский рекуператор — особым типом такого оборудования является энтальпийский рекуператор, имеющий специфическую конструкцию, позволяющую одновременно извлекать тепло и влагу из удаляемого воздуха. В отличие от стандартного устройства этого типа, в нем вместо металлических ребер используется селективная, паропроницаемая целлюлозная мембрана.

Благодаря этому возможен более высокий прирост энергии при восстановлении.

Как выбрать рекуператор? Выбор должен быть продиктован главным образом типом вентиляции, которую инвестор в настоящее время имеет в своем доме. С другой стороны, если при выборе проекта дома и его реализации вы уже планируете рекуперацию, механическая вентиляция с рекуперацией тепла может быть полностью адаптирована к вашим потребностям. Проект внедрения позволит вам провести запланированные, целенаправленные работы, которые будут способствовать поддержанию подходящего климата в вашем доме и способствовать снижению потерь энергии.

При выборе рекуператора необходимо учитывать такие моменты, как:

расположение комнат в доме,

площадь помещений,

различные потребности в притоке свежего воздуха,

количество проживающих в доме,

время, которое домохозяева проводят вне дома.

Идея здесь заключается в том, чтобы сделать систему полной рекуперации максимально подходящей для здания, в котором она будет расположена, а также для потребностей жильцов. Каждый рекуператор, предлагаемый к продаже, описывается рядом параметров, которые включают в себя:

эффективность, т.е. расход воздуха через вентиляционную установку;

компрессия, т.е. способность преодолевать сопротивление потока, создаваемое диффузорами и сетью воздуховодов.

Эти параметры должны быть совместимы друг с другом. Предполагается, что чем меньше сопротивление воздуха, тем выше будет воздушный поток.

Рекуперация воздуха — схема установки

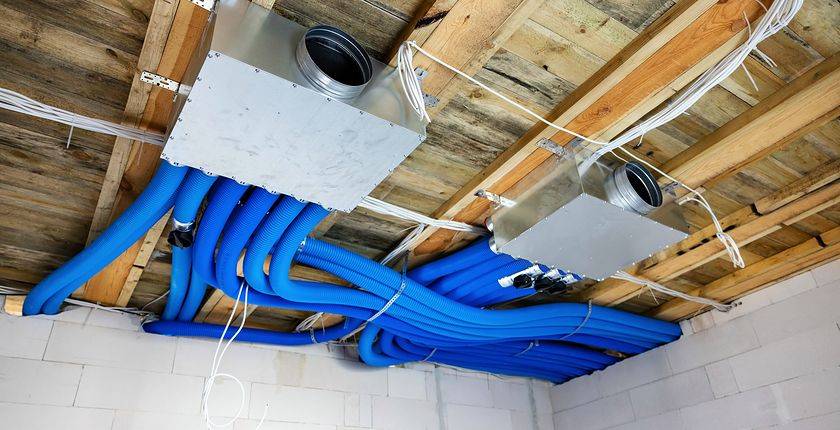

Рекуператор воздуха означает, что даже при герметичных окнах и дверях можно обеспечить постоянный приток свежего воздуха без необходимости открывать окна. Все, что вам нужно знать, — это как установить рекуператор. Установка механической вентиляции с рекуперацией тепла требует синхронизации различных компонентов, включая рекуператор.

Схема установки состоит из блока рекуперации с тонкими стенками, отделяющего поток использованного воздуха от потока свежего наружного воздуха, которому передается энергия, извлеченная из использованного воздуха. Этот процесс можно контролировать и регулировать. Фильтры отвечают за очистку воздуха.

Как сделать рекуператор самому? СДЕЛАЙ САМ

Как сделать рекуператор? Вам нужны вентиляторы, которые выполняют самую важную функцию в этом устройстве. Самостоятельное строительство системы рекуперации также потребует от вас прокладки воздуховодов, подключенных к вентиляторам, отвода труб наружу и поддержания достаточного потока воздуха.

Где установить рекуператор в доме?

Комнатный рекуператор устанавливается в стене здания. Это децентрализованное устройство, которое должно быть установлено так, чтобы наилучшим образом выполнять свою задачу. Чтобы сбалансировать воздушный поток, хорошей практикой является установка настенного рекуператора в двух противоположных стенах, работающих параллельно друг другу. Использование телескопической трубы позволит адаптировать такую установку к толщине стен.

Настенный приточно-вытяжной рекуператор для дома состоит из основной части — двух вентиляторов, теплообменника и фильтрующего блока. Все это заключено в корпус из пластика, в основном ПВХ. Питание данного устройства осуществляется через трансформаторный регулятор с напряжением 12 В переменного тока. Внешние и внутренние части рекуператора имеют входные и выходные решетки и воздушные фильтры.

Рекуператор должен быть установлен в месте, рекомендованном производителем такого оборудования. В домашних условиях он должен быть размещен в сухом, крытом помещении, где круглый год поддерживается положительная температура. Поэтому установка рекуператора на неотапливаемом чердаке будет не самой лучшей идеей.

Однако установка на чердаке или в котельной уже является правильным решением, как и установка такого устройства в гараже или отапливаемом подсобном помещении. Вентиляционную установку, т.е. рекуператор, следует размещать там, где у вас будет постоянный доступ к ней, что удобно при необходимости ее обслуживания.

Если вам предстоит установить стоящий рекуператор, его необходимо поставить на устойчивое основание, на собственные ножки. Другие, обычно небольшого размера, вешаются на стену или монтируются в нее. Для этого используются специальные настенные кронштейны. Подвешивание или размещение стоящего рекуператора на возвышении предназначено для эффективного отвода конденсата. Трубы, отводящие конденсат, следует прокладывать с уклоном к внутренним дренажным трубам.

Вы должны соблюдать правильное расстояние между вентиляционной установкой и другими объектами, как указано в инструкции по эксплуатации рекуператора. Пространство, отведенное под оборудование, должно позволять не только проводить сервисное и техническое обслуживание, но и демонтировать или заменить его, если оно сломается и не подлежит ремонту.

На самом деле, нет особой разницы между установкой рекуператора в подвале или на чердаке, т.е. на самом низком или самом высоком этаже здания. Более важным является легкий и быстрый доступ к устройству. Он также должен быть расположен в таком месте, чтобы вентиляционные каналы были как можно короче.

Сколько стоит рекуператор?

Самым важным компонентом системы рекуперации является рекуператор. Поэтому, если вы хотите установить в своем доме механическую вентиляцию с рекуперацией тепла, необходимо учитывать стоимость ее приобретения. Сколько стоит рекуператор?

Цены здесь варьируются в зависимости от типа устройства и его параметров. Цена возрастает при увеличении количества дополнений к этому устройству, дополнительных фильтров, улавливающих минимальное количество частиц смога, или при сочетании рекуперации с системой кондиционирования воздуха или тепловым насосом.

Стоит ли вкладывать деньги в рекуператор?

Если вы сомневаетесь, является ли установка рекуператора хорошим вариантом для вашей ситуации, отзывы клиентов, которые уже приняли такое решение, помогут вам определиться. Это даст вам представление о преимуществах, которые вы получите, если установите его. Стоит ли оно того?

Рекуперация снижает потери тепла, поскольку уровень рекуперированной энергии выше, чем потребность здания в тепле.

Рекуператор очищает поступающий воздух от пыли, а если установлены фильтры более высокого класса или электростатический фильтр, то и от частиц смога, вирусов, плесени, грибков и бактерий.

Обеспечивается эффективный обмен застоявшегося воздуха с высоким содержанием углекислого газа на свежий наружный воздух.

Рекуперация обеспечивает постоянный приток свежего воздуха в дом, без необходимости открывать окна и тем самым охлаждать здание.

Возможность экономии на отоплении — система отопления с рекуперацией включается позже, так как воздух нагревается теплым потоком от теплообменника.

Все это делает установку рекуперации, особенно в новом отдельно стоящем доме, на этапе строительства — желательно, когда еще не проложены все внутренние и внешние коммуникации — довольно хорошей идеей.
