Водонагреватель косвенного нагрева как работает

Для постоянного снабжения дома большими объемами горячей воды оптимальным решением станет установка бойлера косвенного нагрева. Его принцип действия основан на использовании энергии уже существующей отопительной системы. Внутри теплоизолированного бака находится змеевик-теплообменник, по которому циркулирует разогретый котлом теплоноситель. Он отдает свое тепло воде, находящейся в емкости, обеспечивая ее постепенный нагрев без прямого использования электричества или газа.

Ключевое преимущество такой схемы – значительное накопление подготовленной жидкости. Это позволяет одновременно использовать несколько точек водоразбора без падения температуры и давления. Для поддержания заданного параметра по всей системе ГВС организуется рециркуляция: насос постоянно прогоняет остывающую воду из дальних стояков обратно через бойлер для повторного подогрева.

Стабильная работа узла напрямую зависит от грамотного подключения. Котел, бак, насосное оборудование и элементы безопасности объединяются в единую схему. Правильный монтаж гарантирует, что контуры отопления и ГВС не будут конфликтовать за энергоресурс, а нагретая вода будет поступать к потребителю с минимальными теплопотерями.

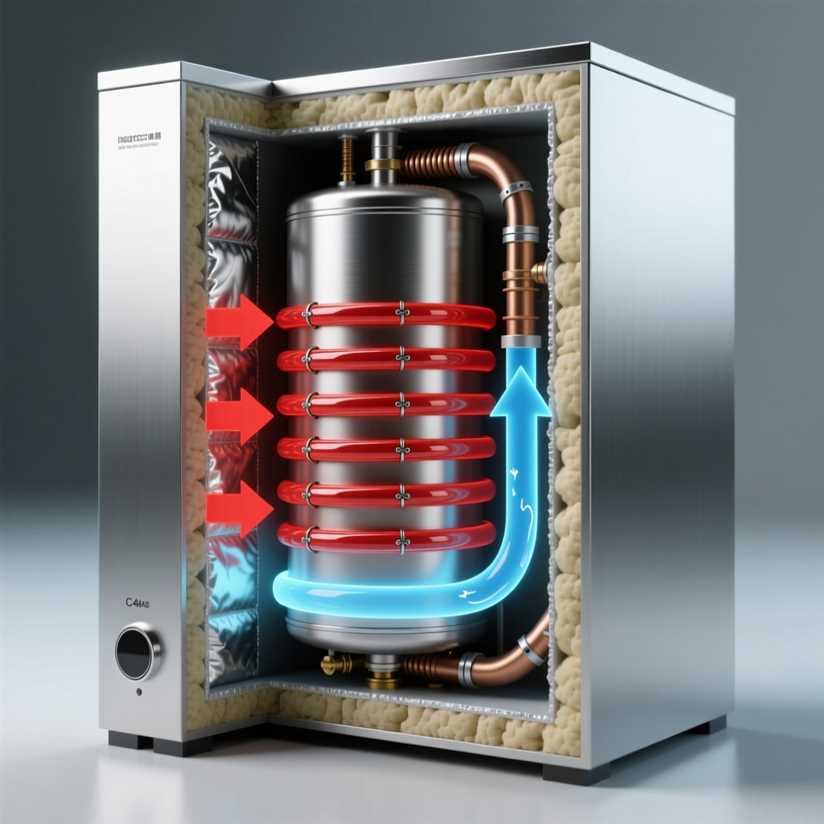

Водонагреватель косвенного нагрева как работает

Для постоянного снабжения горячей водой выбирайте агрегат с внутренним змеевиком из нержавеющей стали, а не эмалированным баком – разница в ресурсе составит не менее 5-7 лет.

Принцип действия основан на передаче энергии от контура отопления к контуру ГВС через стальной или медный теплообменник, погруженный в накопительную емкость. Теплоноситель из котла, циркулируя по змеевику, отдает тепло санитарной воде, окружающей его, без прямого контакта сред.

Ключевое отличие от прямого нагрева – зависимость от исправности отопительного оборудования. Если котел не работает на обогрев, то и бойлер не функционирует.

Схемы обвязки и управление

Основных вариантов подключения два: с трехходовым клапаном и с отдельным циркуляционным насосом. Первая система проще и дешевле, вторая – гибче и экономичнее.

• Схема с трехходовым клапаном. Приоритет ГВС реализуется через термостат агрегата: как только температура в баке падает ниже уставки, клапан переключает поток теплоносителя с радиаторов на змеевик, обеспечивая быстрый прогрев.
• Схема с отдельным насосом. Управляется тем же термостатом, но насос ГВС включается только на время подготовки воды, что снижает нагрузку на основной контур отопления.

«Для дома с одним санузлом и 2-3 жильцами достаточно бака на 100-120 литров. На семью из 4-5 человек и два санузла с душевыми берите от 150 до 200 литров. Больший объем ведет к неоправданным теплопотерям и долгому ожиданию», – советует Андрей Волков, инженер-теплотехник с 15-летним стажем.

Организация рециркуляции

Для комфорта, когда из крана сразу течет горячая вода, организуют контур рециркуляции. Для этого в обвязку включают дополнительный насос, который прокачивает воду по замкнутому кольцу через агрегат и все точки разбора.

• Обязательно установите на линию рециркуляции полотенцесушитель – это рациональное использование тепла.
• Контур необходимо утеплить: потери на неизолированной трубе могут достигать 2-3 кВт*ч в сутки.
• Для управления насосом используйте таймер, чтобы гонять воду только в часы пикового потребления.

Правильно рассчитанный косвенный водонагреватель обеспечит дом достаточным запасом воды с минимальными эксплуатационными затратами, используя мощность основного теплогенератора.

Оценка потребности в горячей воде для выбора объёма бойлера

Рассчитайте требуемый объём накопительной ёмкости, исходя из количества проживающих и точек водоразбора. Средний расход на одного человека – 50-100 литров за сутки. Для семьи из четырёх человек базовый объём составит 200-300 литров.

Ключевой параметр – пиковая нагрузка: одновременное использование душа, раковины и других потребителей. Чтобы избежать дефицита, оцените сценарии:

• Душ (проточный смеситель): 10-12 л/мин.
• Ванна: 120-150 л на заполнение.
• Кухонная мойка: 8-10 л/мин.

Для стандартного дома с двумя санузлами и кухней оптимален бойлер на 150-200 литров. Этого хватит для комфортного принятия душа двумя людьми последовательно с запасом для мытья посуды.

Влияние схемы обвязки на производительность

Скорость восстановления запаса зависит от мощности теплообменника и температуры теплоносителя от котла. Чем больше змеевик и выше температура в контуре отопления, тем быстрее идёт нагрев новой порции.

«На практике часто ошибаются, выбирая бойлер лишь по объёму. Если встроенный змеевик слабый, а котёл маломощный, большой бак будет остывать быстрее, чем успеет прогреться. Согласуйте мощность основного оборудования с выбранной ёмкостью»

Организация рециркуляции через полотенцесушитель или отдельный контур требует увеличения расчётного объёма на 15-20%, так как часть энергии постоянно тратится на поддержание температуры в трубах.

Примерный подбор объёма накопительной ёмкости

Количество проживающихТиповые точки водоразбораРекомендуемый объём, л

1-2 человека	Душ, кухня	80-120
3-4 человека	Душ/ванна, две раковины, кухня	150-200
От 5 человек	Несколько душей, ванна, несколько раковин	250-300 и более

Принцип работы системы с рециркуляцией предполагает постоянные теплопотери. Для их компенсации котлу требуется дополнительная мощность, а бойлеру – запас по скорости нагрева.

Окончательный выбор делайте с запасом на 20-30%. Лучше реже использовать максимальную производительность котла, чем постоянно сталкиваться с нехваткой горячей воды в пиковые часы.

Ключевые характеристики: мощность теплообмена и материал змеевика

Материал змеевика напрямую влияет на долговечность и эффективность работы. Рассмотрите три основных варианта:

• Нержавеющая сталь – стандарт для большинства моделей. Устойчива к коррозии, обеспечивает хорошую теплоотдачу. Подходит для воды с нормальным уровнем жесткости.
• Латунь – обладает более высокой теплопроводностью, чем нержавейка, что может незначительно ускорить процесс. Однако чувствительна к повышенной кислотности воды.
• С пластиковым покрытием – бюджетное решение, но с риском отслоения покрытия со временем и снижением эффективности теплообмена.

«Не гонитесь за максимальной мощностью, если у вас маломощный котел. Суммарная нагрузка от отопления и подготовки ГВС не должна превышать паспортных значений вашего котла. Согласуйте эти цифры до покупки», – советует инженер-теплотехник с 15-летним стажем монтажа систем.

Конструкция теплообменника также важна. Один большой змеевик менее эффективен, чем несколько витков меньшего диаметра или сдвоенная конструкция. Большая площадь соприкосновения с водой ускоряет передачу тепла от теплоносителя. При возможности выбора отдайте предпочтение схеме с развитой поверхностью нагрева.

Для организации контура рециркуляции необходим отдельный вход в баке и дополнительный насос. Это решение обеспечит постоянную подачу кипятка к каждому смесителю, но увеличит теплопотери. Мощности основного змеевика должно хватать на компенсацию этих потерь и основное накопление.

Подключение к котлу: схема обвязки и управление трёхходовым клапаном

Смонтируйте обвязку параллельно контуру радиаторов, используя схему с сервоприводом и трёхходовым клапаном. Этот метод гарантирует приоритетный нагрев санитарной воды без ущерба для отопления.

Схема с трёхходовым клапаном:

• Подача от котла подключается ко входу клапана.
• Выход «А» направляется на вход змеевика бойлера.
• Выход «В» идёт на систему радиаторов.
• Обратные линии от теплообменника и отопления объединяются перед котлом.

«Трёхходовой клапан – это дирижёр системы. По сигналу термостата на баке сервопривод поворачивает шток и перенаправляет весь поток теплоносителя через змеевик. Как только вода достигнет заданной температуры, клапан открывает путь на радиаторы», – поясняет принцип работы инженер-теплотехник.

Для контура ГВС с рециркуляцией установите дополнительный насос на линии возврата остывшей воды. Он монтируется на обратной трубе после последней точки разбора. Подключите этот насос к тому же термостату, что управляет клапаном, или к отдельному таймеру для экономии.

Критические параметры монтажа:

• Диаметр труб обвязки – не менее Ду20.
• Обязательная установка группы безопасности (предохранительный клапан, манометр, воздухоотводчик) на выходе горячей воды из бака.
• Расширительный бак для ГВС рассчитывается отдельно от отопительного.

Управление работой узла осуществляется комнатным термостатом бойлера, установленным в нижней трети бака. Его уставка должна быть равна или ниже температуры теплоносителя от котла, иначе нагрев станет невозможен.

Интеграция с системой ГВС: монтаж и обвязка трубопроводов

Начинайте монтаж с выбора точки установки бойлера: расстояние до основных точек разбора не должно превышать 5-7 метров для минимизации теплопотерь. Рядом с емкостью обязателен доступ для обслуживания змеевика и анодного стержня.

Схема обвязки зависит от приоритета. Для быстрого восполнения запаса горячей воды используйте подключение с трехходовым клапаном, управляемым котлом. Если требуется большой объем для одновременного использования (ванна + душ), применяйте схему с сервоприводом и отдельным циркуляционным насосом на линии ГВС.

Порядок сборки узлов

Смонтируйте узел безопасности на входе холодной воды в бак. В стандартный комплект входят:

• Предохранительный клапан на 6-8 бар.
• Обратный клапан.
• Армированная подводка для компенсации теплового расширения.

На линию подачи холодной воды установите фильтр механической очистки. Это защитит внутреннюю поверхность бака и теплообменник от накипи и загрязнений.

«Не экономьте на запорной арматуре. На всех подводах к аппарату ставьте шаровые краны с американками. Это позволит отсечь емкость для ремонта или замены, не сливая весь теплоноситель из системы отопления», – советует монтажник сантехсистем Андрей Колосов.

Для организации циркуляции горячей воды смонтируйте отдельную замкнутую петлю с собственным насосом. Насос должен управляться по таймеру или датчику температуры. Обязательно установите на линии рециркуляции обратный клапан, чтобы исключить паразитные потоки.

Трубопроводы от бойлера утеплите вспененным полиэтиленом или каучуком толщиной от 9 мм. Это снизит непроизводительные потери и ускорит подачу нагретой воды к смесителям.

Контрольная опрессовка

После сборки выполните гидравлическое испытание смонтированных узлов. Подайте давление в 1.5 раза выше рабочего (но не более предела, указанного в паспорте бака) на все контуры: и на систему отопления через змеевик, и на линию ГВС. Проверьте все соединения на предмет свищей и капель. Только после успешной опрессовки можно начинать комплексный запуск всей системы.
